Produktdetails:

Herkunftsort: China
Markenname: JUYI
Modellnummer: JYQD-V8.3E

Zahlung und Versand AGB:

Min Bestellmenge: 1 Satz
Preis: Negotiable
Verpackung Informationen: PET bag+ Karton
Lieferzeit: 5-10 Tage
Zahlungsbedingungen: T/T, L/C, Paypal
Versorgungsmaterial-Fähigkeit: 1000sets/day
Contact Now
Ausführliche Produkt-Beschreibung
Funktions-Spannung: DC 24V Arbeitsstrom: 15A
Passender Motor: sensorless Motor Funktionierender Temp.: -20-+85℃
Produktname: BLDC-Lokführerbrett Farbe: blau

24V Lokführerbrett brushlessDC DCs JYQD-V8.3E für sensorless BLDC-Motor


(Für schwanzlosen Sensorless DC-Motor)
Modellnummer JYQD-V8.3E
Funktionierender Temp. -20-85℃
Betriebsspannung 12V-36V
Maximaler Strom 15A
Cont.working-Strom 15A
· PWM-Geschwindigkeitsregelung PWM-Frequenz: 1-20KHZ; Arbeitszyklus 0-100%
Analogspannungsgeschwindigkeitsregelung 0-5V
O.V / L.V-Schutz JA
Geschwindigkeitsimpulssignalausgabe JA


Anwendungsanmerkungen:
1. Bestätigen Sie dass die Spannungs- und Energieparameter des Motors, die Strecke des Fahrerbrettes zu übersteigen nicht, wie spezifiziert.
2. Dieses Fahrerbrett wird für 3-phasigen schwanzlosen sensorless Motor, aber nicht Klage für alle 3-phasigen schwanzlosen sensorless Motoren direkt benutzt. Wenn der treibende Effekt nicht gut ist (wie Beginnen des Bammels, aufhebend, ist der Motor-noload Arbeitsstrom zu groß, ist die Geschwindigkeit nicht stabil, ist die Leistungsfähigkeit niedrig, und kann nicht Start mit Last.) Kunden können den Widerstand und die Kapazitanz des Fahrerbrettes entsprechend der tatsächlichen Situation justieren, um den besten treibenden Effekt zu erzielen (sehen Sie das Zubehör, damit wie die Anpassung tun)

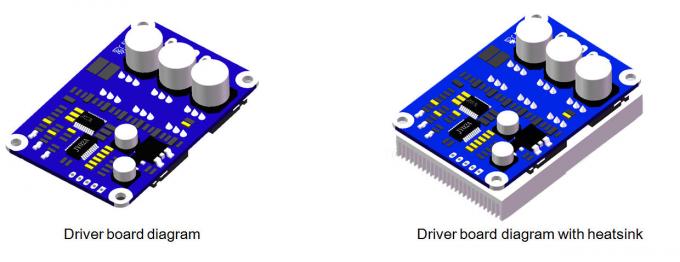

3. JYQD-V8.3E Fahrerbrett ist bloßes Brett ohne unterzubringen und Kühlkörper. Wenn die Energie des Motors unter 60W, es nicht braucht, Kühlkörper zu addieren, muss sie nur normale Belüftung und wohle Isolierung sicherstellen. Wenn die Energie des Motors mehr als 60W, es Kühlkörper wie das Diagramm als unten hinzufügen muss.
4. Nehmen Sie bitte Kenntnis, dass JYQD-V8.3E Fahrerbrett keinen anti-Rückverbindungsschutz hat, es schädigt dauerhaft das Fahrerbrett wenn aufgehobene Polaritätsverbindung.
5. Der 5V Ausgabebaustein auf dem Fahrerbrett verbietet anschließen externes Gerät. Er ist auf den externen Potenziometer und den Schalter des Brettes für Geschwindigkeitsregelung und -umkehrung nur anwendbar.
6. Der „m-“ Anschluss auf dem JYQD_V8.3E-Fahrerbrett ist das MotordrehzahlimpulsAusgangssignal (Gegentaktertrag), und der Höchstleistungsstrom ist kleiner als 5mA.
Prüfer-Brett JYQD schwanzloses Bewegungs, schwanzloses Lokführer-Brett -20-+85℃
Bauschaltplan
Prüfer-Brett JYQD schwanzloses Bewegungs, schwanzloses Lokführer-Brett -20-+85℃
5V -----Interne Ausgangsspannung des Fahrerbrettes
M ---- Motordrehzahlimpulssignalausgabehafen, 5V Impulskennzeichen.

1. Steuern Sie Hafen
Z/F---- Drehende Richtungssteuerhäfen. Schließen Sie hohe Stufe „5V“ an oder kein schließen Sie ist Vorwärtsrichtung, anschließt 0 v-niedrigen Stand oder anschließt an Boden ist Rückwärtsrichtung an.
VR ----Geschwindigkeitsregelungshafen. Analogspannungsgeschwindigkeitsregelung 0.1v -5V, der Eingangswiderstand ist Ohm 20K, anschließen an Boden, wenn Geschwindigkeitsregelung des Input PWM, PWM-Frequenz: 1-20KHZ; Arbeitszyklus 0-100%
Boden-verwendet für interne Steuerung des Antriebsbrettes

2. Energiehafen
MA ----Bewegungsphase A
MB ---- Bewegungsphase B
Lux---- Bewegungsphase C
Boden----DC
VCC----DC +
3. Benutzen Sie abgeschirmte Drähte, wenn das Fahrerbrett mehr als 50 cm-Abstand vom Motor hat, andernfalls führt möglicherweise es zu das anormale Fahren und beeinflußt den normalen Gebrauch.

Abstand des Hafens 4.Control: 2.54mm, Energiehafenabstand: 3,96 Millimeter
5. Lohnaufmerksamkeit zur Isolierung zwischen dem Fahrer MOSFET und dem Kühlkörper oder der Montageplatte

Maßzeichnung
Prüfer-Brett JYQD schwanzloses Bewegungs, schwanzloses Lokführer-Brett -20-+85℃




BENUTZERHANDBUCH DES DOWNLOAD-JYQD-V8.3E
