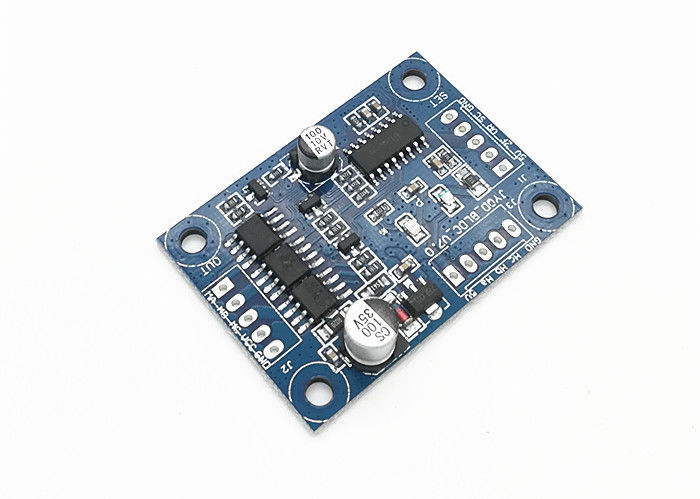

Hall-Effekt 3-Phase BLDC-Motorsteuerung Drehrichtungsteuerung Ports

Markenbezeichnung:	JUYI
Modellnummer:	JYQD-V7.0
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Verpackungsdetails:	PET bag+ Karton
Zahlungsbedingungen:	T/T, L/C, Paypal

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Betriebsspannung:

12-24VDC

Betriebsstrom:

PWM-Geschwindigkeitsregelung:

Arbeitszyklus 0-100% (1-20 KHZ)

Geschwindigkeitsimpulssignalausgabe:

- Ja, das ist es.

Fehler LED:

- Ja, das ist es.

Maximalstrom:

Versorgungsmaterial-Fähigkeit:

1000sets/day

Hervorheben:

Wechselstrommotorprüfer mit 3 Phasen

Dreiphasen-pwm Lokführer

Produktbeschreibung

JYQD-V7.0,12V/24VDC DC,2A Arbeitsstrom BLDC-Motorregler für Hall-Effekt BLDC-Motor

Modell:JYQD-V7.0

Betriebstemperatur: -20°85°C

Betriebsspannung: 12V/24V

Maximalstrom:3A

Dauerbetriebsstrom:2A

PWM-Geschwindigkeitsregelung ((1-20khz): Arbeitszyklus 0-100%

Analogspannungsumdrehungsregelung: 0-5V

LED-Fehler:Ja

Anwendungsrichtlinien

1. Bestätigen Sie, dass die Spannungs- und Leistungsparameter des Motors den angegebenen Bereich nicht überschreiten.

2- Anwendbar auf Hall-Bürstellose Gleichstrommotoren mit Hall-Winkel von 120°, nicht alle Hersteller entsprechen der Hall-Linienfolge,Sie können die Hall-Linie-Sequenz oder Motor dreiphasige Linie-Sequenz entsprechend der tatsächlichen Situation anpassen, um den besten Fahrergebnis zu erzielen.

3. JYQD-V7.0 ist ein Treibbord ohne Gehäuse und Heizkessel, es kann den Motor unter 36 Watt ohne Heizkessel antreiben, benötigt aber eine normale Belüftung.

4Der 5V-Ausgangsanschluss auf dem Antriebsbrett ist nicht für den Anschluss externer Energieversorgungsanlagen geeignet.Kommutation und aktivierender Betrieb

Kabeldiagramm

1Steuerungsanlage.

5VDriverboard interne Ausgangsspannung, externes Potentiometer oder Schalter zur Drehzahlregelung und Rückwärtsbewegung

Z/F5V-Hoch- oder keine Verbindung ist Vorwärtsrichtung, 0V-Niedrig- oder GND-Verbindung ist Rückwärtsrichtung.

VRAnalogspannung lineare Geschwindigkeitsregulierung 0.1v -5V, Eingangswiderstand 20K Ohm,Verbindung mit GND bei Eingabe PWM-Geschwindigkeitsregulierung, PWM-Frequenz:1-20KHZ; Arbeitszyklus 0-100%

SC5V oder keine Verbindung, um den Betrieb zu ermöglichen, GND, um den Betrieb zu verbieten.

GND¢ für die interne Steuerung der Antriebsplatte verwendet

2Stromanschluss.

- Nein.----motorische Phase A

MB---- Motorische Phase B

MC---- Motorphase C

GND- Was ist los?

VCC---- DC +

3:Hall-Sensoranschluss

- Ich weiß nicht.--- Halle a

Hb--- Halle b

Hc--- Halle c

GND--- GND

5V---5V-Ausgang

4. Verwenden Sie abgeschirmte Drähte, wenn sich das Fahrerbrett mehr als 50 cm vom Motor entfernt befindet, da dies sonst zu einem abnormalen Fahren führen und den normalen Gebrauch beeinträchtigen kann.

5Steuerungsabstand: 2,54 mm, Stromanschluss:2.54 mm

6. Achten Sie auf die Isolierung zwischen dem MOSFET-Treiber und der Wärmewasserkanne oder der Installationsplatte.

Abmessungszeichnung

Hall-Effekt 3-Phase BLDC-Motorsteuerung Drehrichtungsteuerung Ports 3

DOWNLOAD JYQD-V7.0 Benutzerhandbuch

JYQD-V7.0-Englisch.pdf
