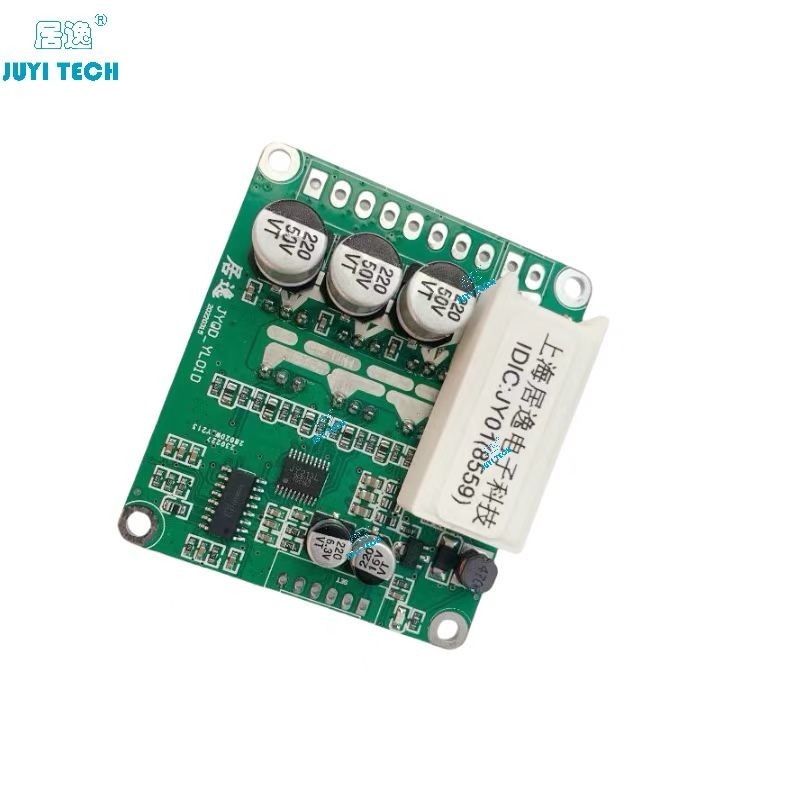

JUYI 48V BLDC Motorcontroller JYQD-YL01D mit schneller Rückwärtsbremsfunktion

Markenbezeichnung:	JUYI
Modellnummer:	JYQD-YL01D
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Verpackungsdetails:	PE bag+ Karton
Zahlungsbedingungen:	L/C, T/T, PAYPAL

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Dokument:

Personalisierter Service:

- Ja, das ist es.

Betriebsspannung:

12V/24V/48V Gleichstrom

Nummer der Phase:

Geschwindigkeitsregulierung:

0-5V/Tätigkeitszyklus

Betriebsstrom:

Passender Motor:

Sensormotor

Betriebsmodus:

Übertemperaturschutz:

- Ja, das ist es.

Ausgang der Alarmanlage:

- Ja, das ist es.

Geschwindigkeitsbereich:

0-99999/ Umdrehungen pro Minute

Versorgungsmaterial-Fähigkeit:

1000sets/day

Hervorheben:

48 V-Bldc-Motorsteuerung

Bldc-Bewegungsprüfer

Schnelle Rückbremse BLDC-Motorsteuerung

Produktbeschreibung

JUYI 48V BLDC Motorcontroller JYQD-YL01D mit schneller Rückwärtsbremsfunktion

JUYI 48V BLDC Motorcontroller JYQD-YL01D mit schneller Rückwärtsbremsfunktion 0

Modell	JYQD-YL01D (8559)	JYQD-YL01D (457E)	JYQD-YL01D (99F2)	JYQD-YL01D (C737)
Arbeiten Temperatur°C)	- 20 ¢ 85	- 20 ¢ 85	- 20 ¢ 85	- 20 ¢ 85
Betriebsspannung(V)	12V bis 48V	12V bis 48V	12V bis 48V	12V bis 48V
Max. Betriebszeit Strom ((A)	15A	15A	15A	15A
PWM-Geschwindigkeitsregelung PWM-Frequenz 20 KHZ)	Arbeitszyklus 0- 100%	Arbeitszyklus 0- 100%	Arbeitszyklus 0- 100%	Arbeitszyklus 0- 100%
Analogspannung Geschwindigkeitsregelung ((V)	0-5V	0-2,5 V	0-5V	0-2,5 V
Linerbremse (V)	0-5V	0-2,5 V	0-5V	0-2,5 V
Geschwindigkeit plus Ausgangssignal	√	√	√	√
Rückwärtsfunktion	√	√	√	√
Funktion für einen sicheren Start	X	X	√	√

Anwendungsbereich

Fernsteuerbare Elektrofahrzeuge, Zwei-Rad-Gleichgewichtsfahrzeuge, Fernsteuerbare Rollstühle, Medizinmaschinen, Vergnügungsfahrzeuge, Roboter usw.

Anwendungsbeschreibung:

1.Bestätigen Sie, dass die Spannungs- und Leistungsparameter des Motors den angegebenen Bereich des Fahrers nicht überschreiten.

2.Dieses Treiberbrett wird für den dreiphasigen bürstenlosen sensorlosen Motor verwendet, ist jedoch nicht direkt für alle dreiphasigen bürstenlosen sensorlosen Motoren geeignet.Der Gangwinkel sollte 120 Grad betragen.

3.Die Bremsfunktion des JYQD-YL01D ist Reaktionsbremse. Der Motor dreht die Bremse, um Energie für das Recycling zu erzeugen.Bitte benutzen Sie die Bremsfunktion nicht, wenn Sie mit regulierter Leistung testen, um Schäden am Fahrer zu vermeiden.

4.Der 5V-Ausgangsanschluss auf dem Treiberbrett kann vom Single-Chip-Computer mit einem Strom von weniger als 100 MA gesteuert werden.

5.Bitte achten Sie auf die Isolierung und Wärmeableitung am Steuerbrett.

6.Sicherheitsstartfunktion:Wenn die Drehzahlregelung nicht an der richtigen Stelle ist oder die Drehzahlrückstellung nach dem Einschalten ungültig ist, können Sie die Drehzahlregelung oder die Bremswiederherstellung in Ordnung bringen.

Diagramm des Fahrers

Kabeldiagramm

1- Steuerung (rechts) 2,54 Loch Abstand

5V- 5V-Ausgang auf der Steuerung.

EL- Bremssteuerungsanlage, reaktive lineare Bremse mit Energierückgewinnungsfunktion, analoge Spannungsbremse 0-5 V. Bei konstanten Drehzahlen + je höher die Bremsspannung,je größer die Bremskraft 0-100%.

M- Schnellsignalausgangsport, Pulsfrequenz ist proportional zur Motordrehzahl (Pulsverhältnis ist mit dem Motor verbunden)

Z / F- Positiver und Rückwärtssteuerungsanschluss.

VR- Drehzahlregelung, analoge Spannungsdrehzahlregelung 0V-5V (0-2,5V), Drehzahlregelung, lineare Drehzahlregelung von niedrig auf hoch.

GND- Kontrollbrett.

2. Stromanschluss (links) 3,96 Loch Abstand

P +- Leistungseingangskathode 12V-48V (Lithium-Unterstützung)

- Ich weiß nicht.- Stromversorgungseingangsnegative Elektrode

MC / W- Eine der Motorenphasenleitungen

MB / V- Eine der Motorenphasenleitungen

Zulassung- Eine der Motorenphasenleitungen

GND- - Negativelektrode für die Motorhalle

HA- - Motor Hall Signal eins

HB- - Motor Hall Signal eins

HC- Das Signal ist eins.

5V- - Motorhalle positiver Pol

3. Verwenden Sie abgeschirmte Drähte, wenn sich das Fahrerbrett mehr als 50 cm vom Motor entfernt befindet, da dies sonst zu einem abnormalen Fahren führen und den normalen Gebrauch beeinträchtigen kann.

4. Achten Sie auf die Wärmeabgabe, wenn Sie mit dem maximalen Strom arbeiten.

Abmessungszeichnung
