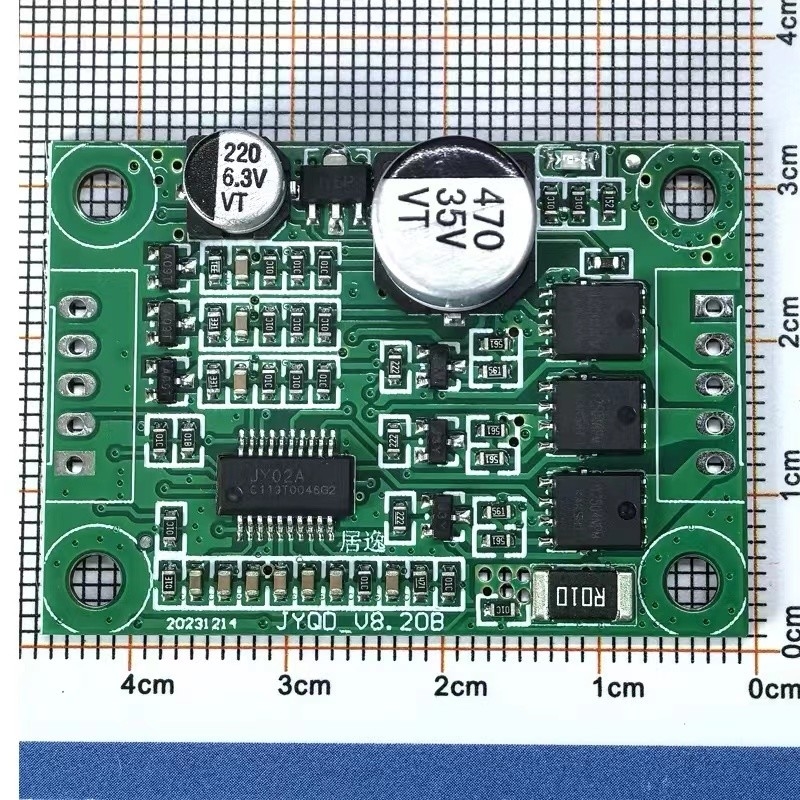

28V 3-Phasen-BLDC-Motorregler 5A Bürstenloser Drehzahlregler

Anwendungsbeschreibung:

1.Bestätigen Sie, dass die Spannungs- und Leistungsparameter des Motors den angegebenen Bereich der Steuerplatine nicht überschreiten.

2.Dieses Treiberbrett wird für den 3-phasigen bürstenlosen sensorlosen Motor verwendet, ist jedoch nicht direkt für alle 3-phasigen bürstenlosen sensorlosen Motoren geeignet.RückwärtsfahrenDer Betriebsstrom des Motors ohne Last ist zu groß, die Drehzahl ist nicht stabil, der Wirkungsgrad niedrig und der Motor kann nicht mit Last gestartet werden.) Die Kunden können den Widerstand und die Kapazität der Steuerplatine entsprechend der tatsächlichen Situation anpassen, um den besten Fahreffekt zu erzielen (siehe Anhang zur Anpassung)

3.JYQD_V8.20B Antriebsbrett ist nackt Brett, Antriebsleistung unter 36W Motor muss nicht zur Wärmeableitung zwingen, müssen eine normale Belüftung gewährleisten.

4.Der 5V-Ausgangsanschluss auf der Steuerplatine darf nicht mit externer elektrischer Ausrüstung verbunden werden.Es ist nur geeignet, um externe Potentiometer und Schalter für die Geschwindigkeitsregelung und Umkehrung an diesem Brett anzuschließen.

5.Der M-Anschluss auf der Antriebsplatine JYQD_V8.20B ist der Ausgang des Motorgeschwindigkeits-Impulssignals und der Ausgangsstrom ist kleiner als 5mA.

Fahrerdiagramm

Vorseite des Drahtdiagramms

Kabeldiagramm

Beschreibung des Hafens

1.Kontrollhafen(Links)

GNDFür die interne Steuerung des Fahrers

VRAnalogspannungsgeschwindigkeitsregulierung 0,1 V bis 5 V Geschwindigkeitsregulierung, lineare Geschwindigkeitsregulierung von niedrig auf hoch.Die PWM-Geschwindigkeitsregelung muss mit dem Fahrernat verankert werden..

Z/F- Drehte Richtungssteuerungsanschlüsse.Verknüpfen Sie 5V Hochspannung oder keine Verbindung in eine Richtung, 0V Niedrigspannung oder GND in die andere Richtung.

FG¢ Motordrehzahl-Impulssignal-Ausgangsport, 5V-Impulssignal

5V

2- Stromanschluss.(rechts)

P+¢ DC +

- Ich weiß nicht. ¢ DC -

MCMotorische Phase C

MBMotorische Phase B

- Nein.Motorische Phase A

3.Bitte achten Sie darauf, dass der Motorphasenkabel und der Hallkabel nicht zu lang sind, da das Treiberbrett auf die Rückwärtselektromotive Krafterkennung angewiesen ist,Es wird Signalstörungen verursachen, wenn der Draht zu lang ist..

4.Der Portstand beträgt 2,54 mm für den Stromanschluss und den Steueranschluss.

5.Beim Hinzufügen einer Wärmeabfülle oder beim Anbringen der Steuerplatte achten Sie bitte auf die Isolierung der Steuerplatte.

Abmessungszeichnung

Einheit:mm

DOWNLOAD die Bedienungsanleitung von JYQD-V8.20B

JYQD_V8.20B - Englisch.pdf
